Płyty stropowe DKZ - Strop Filigran

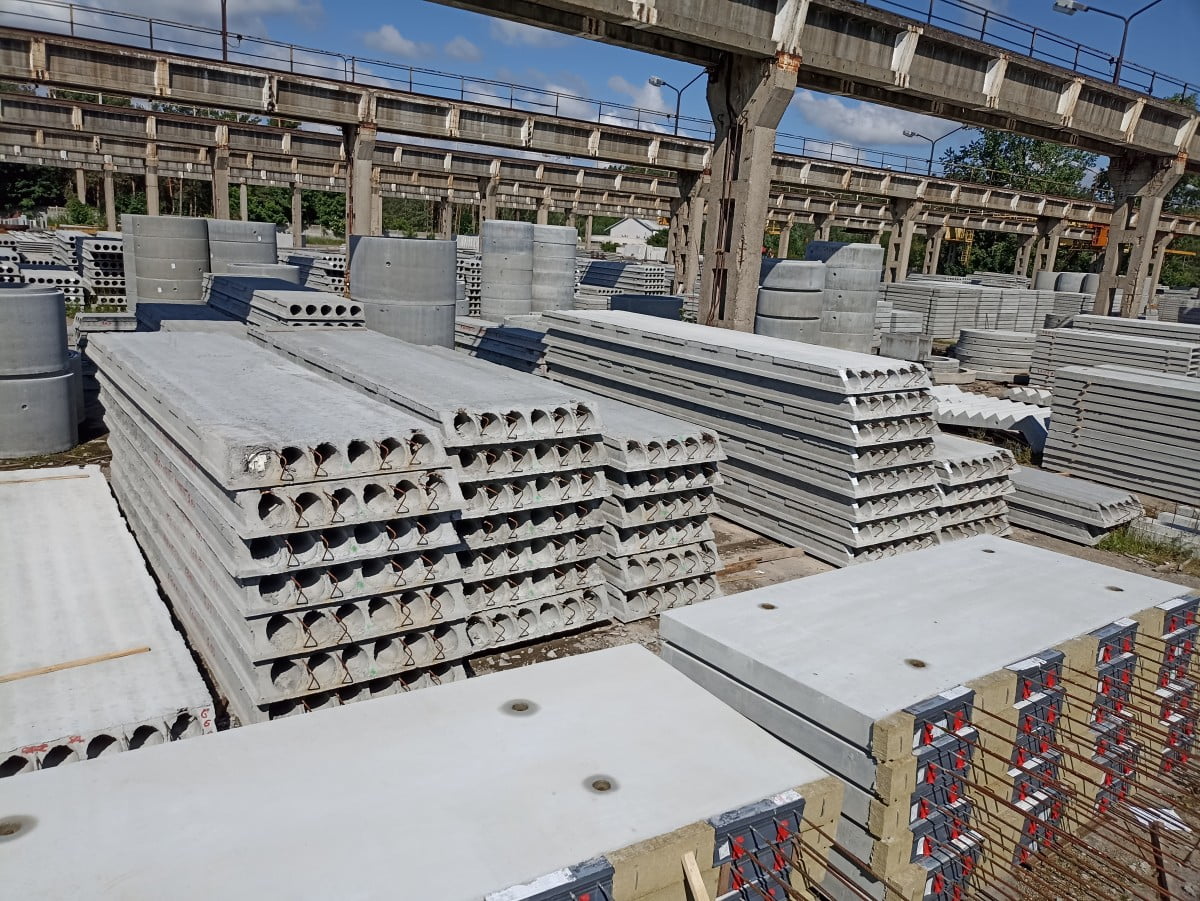

Płyty Kanałowe Stropowe

AsortymentSzerokość
[cm]		Objętość
[m3]		Powierzchnia
[m2]		Ciężar
[kg]
S - 240 x 90 0,273 2,16 683
120 0,340 2,88 850
150 0,448 3,60 1120
S - 270 x 90 0,337 2,43 843
120 0,395 3,24 988
150 0,518 4,05 1300
S - 300 x 90 0,377 2,70 943
120 0,443 3,60 1108
150 0,578 4,50 1445
S - 330 x 90 0,415 2,97 1038
120 0,485 3,96 1215
150 0,638 4,95 1600
S - 360 x 90 0,454 3,24 1140
120 0,533 4,32 1333
150 0,697 5,40 1743
S - 390 x 90 0,492 3,51 1230
120 0,577 4,68 1443
150 0,757 5,85 1893
S - 420 x 90 0,531 3,78 1328
120 0,623 5,04 1557
150 0,816 6,30 2040
S - 450 x 90 0,592 4,05 1480
120 0,678 5,40 1695
150 0,889 6,75 2223
S-480 x 90 0,609 4,32 1523
120 0,714 5,76 1785
150 0,935 7,20 2338
S-510 x 90 0,648 4,59 1620
120 0,760 6,12 1900
150 1,000 7,65 2500
S-540 x 90 0,687 4,86 1718
120 0,805 6,48 2012
150 1,055 8,10 2637
S - 570 x 90 0,726 5,13 1815
120 0,851 6,84 2128
150 1,115 8,55 2788
S-600 x 90 0,765 5,40 1913
120 0,896 7,20 2240
150 1,175 9,00 2938
Zastosowanie
przeznaczone do stosowania w stropach, dachach i podobnych zastosowaniach w budownictwie ogólnym, mieszkaniowym i użyteczności publicznej.
Zalety
  • szybki montaż
  • małe zużycie stali zbrojeniowej
  • możliwość wykonywania prac w czasie obniżonej temperatury.
    • Parametry techniczne
    • beton klasy C20/25 (B25)
    • stal klasy A-IIIN oraz A-I
    • klasa ekspozycji XC1, XC2, XC3
    • długość modularna płyty od 240 ÷ 600 cm
    • szerokość modularna płyty: 90, 120, 150 cm
    • zmiana długości modularnej: co 30 cm
    • grubość płyty: 24 cm
    • średnica kanału: 17,8 cm
    • obciążenie charakterystyczne ponad ciężar własny: 4,50 ; 6,00 ; 7,50 ; 10,00 kN/m2
    • odporność ogniowa: REI 60
    • minimalna szerokość podpory: 15 cm.
      Nominalne (gabarytowe) wymiary płyt są mniejsze od wymiarów modularnych o:
    • 30 mm – dla długości,
    • 10 mm – dla szerokości.
    Uwaga: w indywidualnych przypadkach dopuszcza się wykonywanie płyt o długościach pośrednich w stosunku do płyt modularnych.

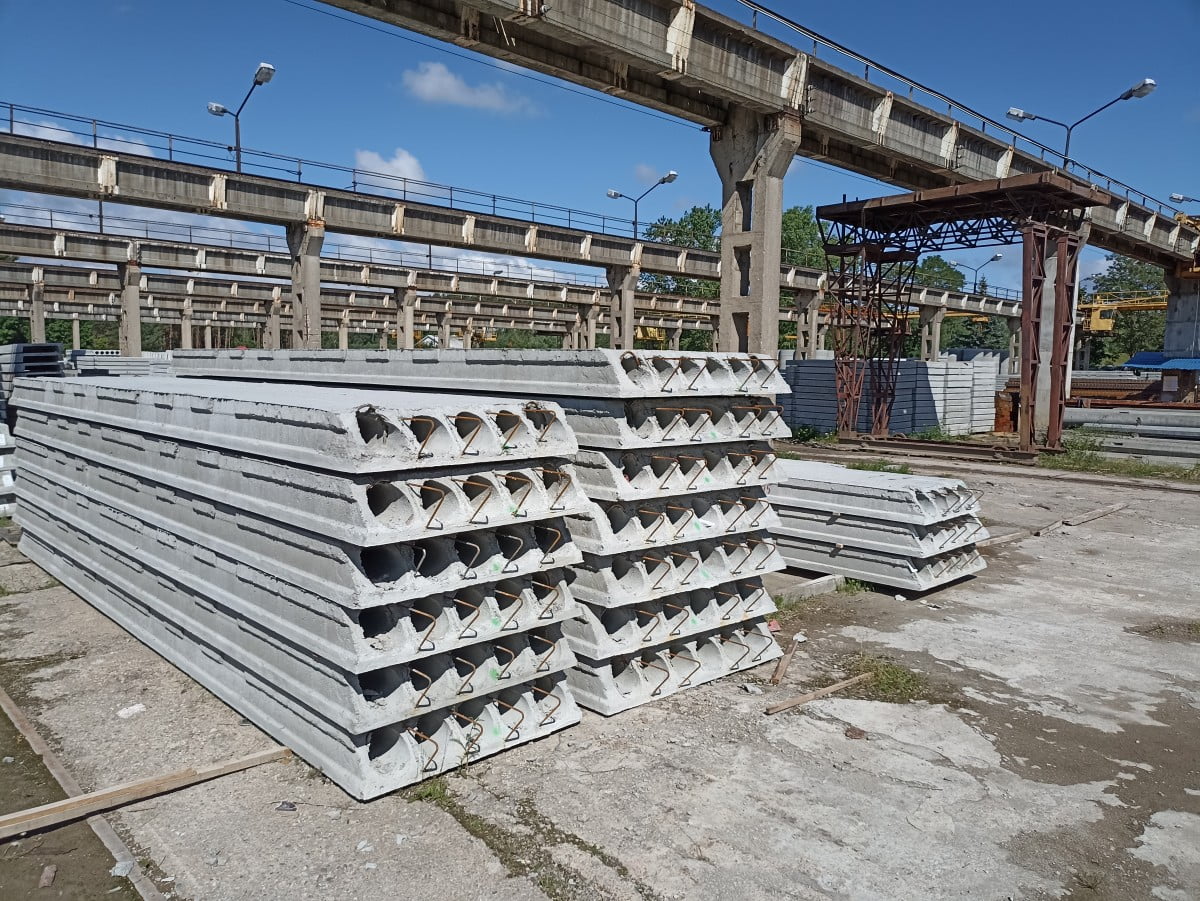

    Płyty Kanałowe Stropowe SPB

    AsortymentSzerokość
    [cm]    		Objętość
    [m3]    		Powierzchnia
    [m2]    		Ciężar
    [kg]
    S - 240 x 90 0,310 2,16 775
    120 0,361 2,88 906
    150 0,474 3,60 1185
    S - 270 x 90 0,348 2,43 870
    120 0,406 3,24 1015
    150 0,533 4,05 1333
    S - 300 x 90 0,387 2,70 968
    120 0,451 3,60 1128
    150 0,592 4,50 1480
    S - 330 x 90 0,426 2,97 1065
    120 0,496 3,96 1240
    150 0,652 4,95 1628
    S - 360 x 90 0,464 3,24 1160
    120 0,541 4,32 1353
    150 0,711 5,40 1778
    S - 390 x 90 0,503 3,51 1258
    120 0,586 4,68 1473
    150 0,770 5,85 1923
    S - 420 x 90 0,541 3,78 1355
    120 0,631 5,04 1580
    150 0,829 6,30 2073
    S - 450 x 90 0,581 4,05 1453
    120 0,667 5,40 1693
    150 0,889 6,75 2223
    S-480 x 90 0,619 4,32 1548
    120 0,722 5,76 1805
    150 0,948 7,20 2370
    S-510 x 90 0,658 4,59 1645
    120 0,767 6,12 1918
    150 1,007 7,65 2525
    S-540 x 90 0,697 4,86 1743
    120 0,812 6,48 2030
    150 1,066 8,10 2675
    S - 570 x 90 0,735 5,13 1838
    120 0,857 6,84 2143
    150 1,125 8,55 2813
    S-600 x 90 0,774 5,40 1935
    120 0,902 7,20 2255
    150 1,185 9,00 2963
    S - 630 x 90 0,812 5,67 2033
    120 0,947 7,56 2368
    150 1,244 9,45 3110
    S - 660 x 90 0,851 5,94 2128
    120 1,156 7,92 2480
    150 1,303 9,90 3258
    S - 690 x 90 0,890 6,21 2225
    120 1,209 8,28 2593
    150 1,534 10,35 3405
    S - 720 x 90 1,108 6,48 2323
    120 1,259 8,64 2700
    150 1,604 10,80 3555
    Zastosowanie
    przeznaczone do stosowania w stropach, dachach i podobnych zastosowaniach w budownictwie ogólnym, mieszkaniowym i użyteczności publicznej.
    Zalety
  • szybki montaż
  • małe zużycie stali zbrojeniowej
  • możliwość wykonywania prac w czasie obniżonej temperatury.
    • Parametry techniczne
    • beton klasy C20/25 (B25), C25/30 (B30), C30/37 (B37)
    • stal klasy A-IIIN oraz A-I
    • klasa ekspozycji XC1, XC2, XC3
    • długość modularna płyty od 240 ÷ 720 cm
    • szerokość modularna płyty: 90, 120, 150 cm
    • zmiana długości modularnej: co 30 cm
    • grubość płyty: 24 cm
    • średnica kanału: 17,8 cm
    • obciążenie charakterystyczne ponad ciężar własny: 4,50 ; 6,00 ; 7,50 ; 10,00 kN/m2
    • odporność ogniowa: REI 60
    • minimalna szerokość podpory: 15 cm.
      Nominalne (gabarytowe) wymiary płyt są mniejsze od wymiarów modularnych o:
    • 40 mm – dla długości,
    • 10 mm – dla szerokości.
    Uwaga: w indywidualnych przypadkach dopuszcza się wykonywanie płyt o długościach pośrednich w stosunku do płyt modularnych.

    Płyty stropowe FILIGRAN
    strop filigran – płyty stropowe
    Płyty stropowe FILIGRAN to bardzo uniwersalny system stropów żelbetonowych.

    • To rodzaj stropu monolitycznego, który składa się z dwóch podstawowych komponentów konstrukcyjnych:
    • ze strukturalnej płyty szalunkowej, czyli płyty żelbetonowej prefabrykowanej o grubości 5-7 cm;
      z uzupełniającej warstwy betonu, która wylewana jest na budowie.

    Wysokość całkowita stropu hc określana jest razem z grubością tej drugiej części (warstwy betonu), dlatego wartość ta będzie inna szczególnie w obiektach o różnych rozpiętościach stropów, a także z optymalnym zastosowaniem uciąglenia płyt.

    Strop zespolony projektuje się z różnej klasy betonu, w zależności od klasy całej ekspozycji oraz odporności ogniowej. Minimalna klasa materiału prefabrykatu wynosi C25/30, B30 (zgodnie ze specyfikacją techniczną). Parametry techniczne określa projektant stropu.

    Płyty stropowe typu FILIGRAN posiadają pełne dolne zbrojenie stropu. Są usztywnione dodatkowym zbrojeniem, które zapewniają kratownice przestrzenne KJ (przekrój trójkątny).

    Kratownice to element wystający ponad płyty prefabrykowane. Współpracują z nimi podczas montażu i transportu. W celu zwiększenia przyczepności dla betonu uzupełniającego górna powierzchnia płyt jest chropowata. Strop mam dodatkowe zabezpieczenie w postaci krzyżulców kratownic, stanowiących zbrojenie poprzeczne.

    Zalety stropu:

    • ogromna dokładność i gładkość stropu, która nie wymaga tynkowania.
    • zadowalająca rozpiętość długości płyt – nawet do 12 mb.
    • odporność płyt stropowych FILIGRAN dostosowana do konkretnego obciążenia, zgodna ze specyfikacją użytkowania danego stropu
    • minimum deskowania przy tworzeniu stropu
    • możliwość otrzymania dowolnych kształtów, np. trójkąty, koła, wieloboki itp.
    • możliwość stworzenia na etapie prefabrykatu różnorodnych otworów (przebić kanalizacyjnych, wentylacji itp.)
    • niski ciężar własny – płyta ma wagę – 125 – 140 kg/m2.
    • łatwość montażu
    • możliwość montażu z samochodu , unikając pośredniego składowania (wg dokumentacji projektowej)
    • minimalne zapotrzebowanie zapleczowe na placu budowy
    • uniwersalizm
    • możliwość wykonania stropu krzyżowozbrojonego, posiadającego dowolne warunki podparcia
    • minimalny czas montażu stropu, brak szalowania
    • mniejszy udział pracy pracowników
    • Dodatkowo można skorzystać z płyt korytkowych DKZ.

    Podstawowe parametry techniczne:

    • beton płyty prefabrykowanej klasy min. C25/30 (B30)
    • stal klasy A-IIIN oraz A-I
    • długość płyty max 1200 cm
    • szerokość płyty: podstawowa 220 cm oraz 240 cm
    • grubość płyty: podstawowa 5 cm
    • minimalna głębokość oparcia płyt: 2-4 cm
    • pozostałe parametry zgodnie z projektem technicznym

    Wszelkie elementy płyt stropowych typu filigran w PPB „PREFABET – KURZĘTNIK” Sp. z o.o. oraz płyty DKZ wytwarzane są na podstawie dokumentacji dostarczonej przez Klienta. Proponujemy też pomoc naszych projektantów.

    Płyty żebrowe korytkowe DKZ
    Płyty żebrowe korytkowe przeznaczone do stosowania w stropach, dachach lub stropodachach w budownictwie mieszkaniowym i ogólnym.

    Parametry techniczne

    • beton klasy C20/25 (B25)
    • stal klasy A-IIIN oraz A-I
    • obciążenie płyty ponad ciężar własny konstrukcji: 2,0 oraz 4,0 kN/m2
    • odporność ogniowa: REI 30
    • długość modularna 180 ÷ 360 cm
    • szerokość modularna 30 oraz 60 cm
    • wysokość 10 cm
      Nominalne (gabarytowe) wymiary płyt są mniejsze od wymiarów modularnych:
    • 10 mm – dla długości
    • 10 mm – dla szerokości
    Asortyment Szerokość
    [cm]    		 Objętość
    [m3]    		 Powierzchnia
    [m2]    		 Ciężar
    [kg]
    DKZ - 180 x 30 0,024 0,54 61
    60 0,039 1,08 99
    DKZ - 200 x 30 0,027 0,60 67
    60 0,043 1,20 109
    DKZ - 210 x 30 0,028 0,63 71
    60 0,045 1,26 115
    DKZ - 240 x 30 0,032 0,72 80
    60 0,052 1,44 130
    DKZ - 270 x 30 0,036 0,81 90
    60 0,058 1,62 145
    DKZ - 300 x 30 0,040 0,90 104
    60 0,064 1,80 173
    DKZ - 330 x 30 0,040 0,99 100
    60 0,067 1,98 168
    DKZ - 360 x 30 0,044 1,08 110
    60 0,073 2,16 183
    Asortyment Szerokość
    [cm]    		 Objętość
    [m3]    		 Powierzchnia
    [m2]    		 Ciężar
    [kg]
    DKO - 180 x 30 0,0231 0,54 60
    60 0,0370 1,08 100
    DKO - 200 x 30 0,0269 0,60 65
    60 0,0410 1,20 110
    DKO - 210 x 30 0,0270 0,63 71
    60 0,0430 1,26 111
    DKO - 240 x 30 0,0308 0,72 80
    60 0,0490 1,44 133
    DKO - 270 x 30 0,0347 0,81 91
    60 0,0550 1,62 143
    DKO - 300 x 30 0,0380 0,90 98
    60 0,0611 1,80 153
    DKO - 330 x 30 0,0430 0,99 108
    60 0,0700 1,98 175
    DKO - 360 x 30 0,0470 1,08 118
    60 0,0760 2,16 190

    Belki nadprożowe
    Belki nadprożowe typu L19 wykonane są z betonu zwykłego zbrojonego. Stosowane są w budownictwie mieszkaniowym i przemysłowym. Wykorzystywane są do wykonywania nadproży nad otworami okiennymi i drzwiowymi.



    Asortyment Objętość
    [m3]    		 Ciężar
    [kg]
    L - 19 / N - 120 0,016 40
    L - 19 / N - 150 0,020 50
    L - 19 / N - 180 0,024 60
    L - 19 / N - 210 0,028 70
    L - 19 / N - 240 0,032 80
    L - 19 / N - 270 0,036 90
