Formy do produkcji kręgów betonowych
Formy swoją konstrukcją dostosowane są do urządzenia formującego UFK-2.0, które z kolei umożliwia formowanie kręgów o średnicy od 800 do 2000 mm, rur o średnicy od 400 do 600 i wysokości 1000 mm. Zastosowanie dodatkowych wstawek redukcyjnych umożliwia produkcję elementów o różnych wysokościach np. h=250 mm, h=500 mm, itp.
Forma do produkcji kręgów betonowych składa się z dwóch części:
a/ rdzenia, oraz
b/ płaszcza.
Rdzeń wykonany jest ze zbieżnością ku górze od 2 do 5 mm. Płaszcz formy do produkcji kręgów jest w postaci walca, usztywniony wręgami, nie dzielony.Do formowania kręgów betonowych potrzebne są pierścienie dolne, których ilość uzależniona jest od dziennej produkcji oraz pierścień górny mocowany do obrotowej ramy urządzenia formującego.
Forma do produkcji zwężek zbudowana jest podobnie z tym, że rdzeń i płaszcz wykonany jest z dużą zbieżnością pochylony pod kątem odpowiednio do wielkości średnicy. Pierścień dolny jest taki sam, jaki używa się przy formie do produkcji kręgów.

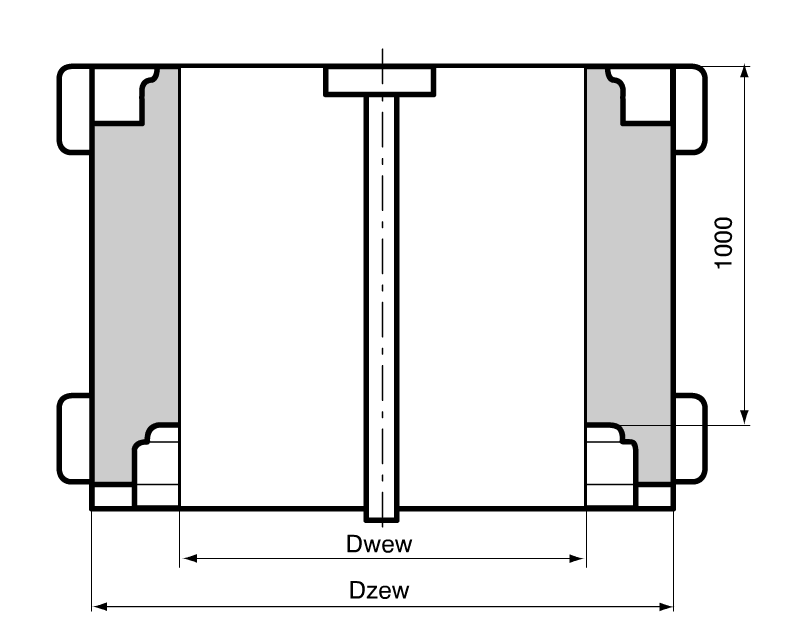

Formy do produkcji kręgów betonowych
Ø | Dwew | Dzew wg BN | Dzew wg DIN |
---|---|---|---|
800 | 800 | 960 | 1040 |
1000 | 1000 | 1200 | 1240 |
1200 | 1200 | 1440 | 1470 |
1400 | 1400 | 1640 | 1670 |
1500 | 1500 | - | 1800 |
1600 | 1600 | 1860 | - |
1800 | 1800 | 2060 | - |
2000 | 2000 | - | 2300 |
Formy do produkcji rur betonowych
Ø | Dwew | Dzew |
---|---|---|
400 | 400 | 560 |
500 | 500 | 660 |
600 | 600 | 760 |

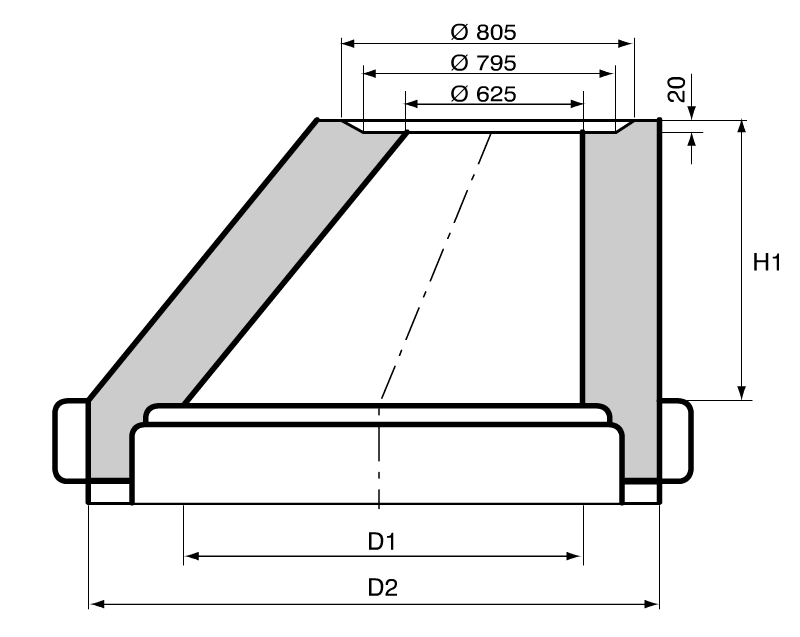

Formy do produkcji zwężek betonowych
Ø | D1 | D2 | H1 |
---|---|---|---|
1000/625 | 1000 | 1240 | 600 |
1200/625 | 1200 | 1470 | 600 |
1500/625 | 1500 | 1800 | 600 |
